一般特性

• 检测类型：光电采样
• 脉冲数：最大 50000
• UL文件号：E223176

功能安全性参数

• 平均失效时间（天）：140 a
• 使用寿命（...月...天）：20 a
• 诊断范围：0 %

电气特性

• 工作电压：10 ... 30 V DC 或 5 V DC ± 5% （请参见订购信息中的“输出电路”）
• 空载电流：最大 70 mA

输出

• 输出类型：推挽，增量型 (RS422) （请参见订购信息中的“输出电路”）
• 电压降：< 2,5 V （推挽式，增量式）
• 工作电流：单通道最大 40 mA ，短路保护，反极性保护 （推挽式，增量式）
• 单通道最大 20 mA ，短路保护，反极性保护 （RS 422，递增）
• 输出频率：最大 200 kHz
• 上升时间：600 ns
• 接通延时：600 ns

连接

• 连接器：9416, 12-pin; 9416L, 12-pin
• 电缆：∅6.5 mm, 4 x 2 x 0.14 mm2, 1 m

符合标准

• 防护等级：DIN EN 60529, IP65
• 气候条件：DIN EN 60068-2-78
• 辐射干扰：EN 61000-6-4:2007/A1:2011
• 抗干扰：EN 61000-6-2:2005
• 抗冲击：DIN EN 60068-2-27, 100 g, 6 ms
• 抗振动：DIN EN 60068-2-6, 10 g, 10 ... 2000 Hz

许可和认证

• UL认证：cULus 认证，通用，Class 2 电源
• 最大允许的周围温度：max. 60 °C (max. 140 °F)

周围环境

• 工作温度：-5 ... 70 °C (23 ... 158 °F)
• 移动电缆：-20 ... 70 °C (253 ... 353 K)
• 固定电缆：储存温度：-40 ... 80 °C (-40 ... 176 °F)

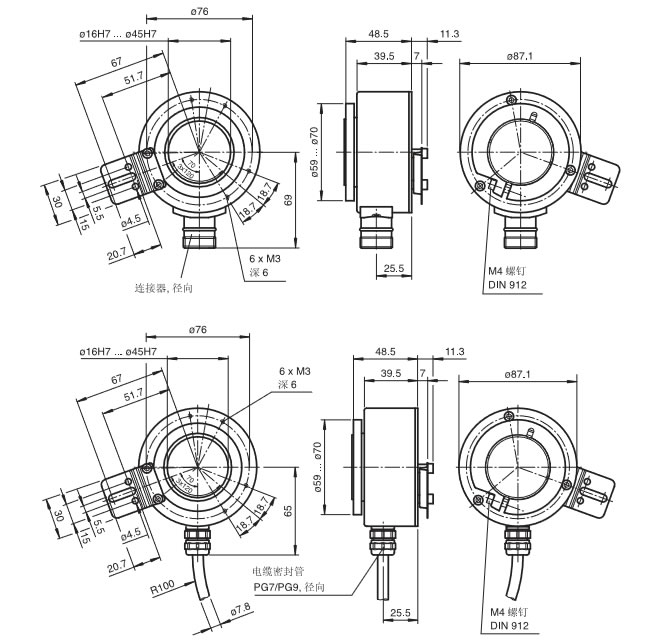

机械特性

• 外壳：铝
• 法兰：铝
• 轴：不锈钢 1.4305/AISI 303
• 带绝缘套管（作为选件提供），采用 PPS GF40 材料制成，内径为 16 mm、25 mm、30 mm、38 mm，绝缘电压为 3 kV（请参见类型代码）
• 重量：大约 900 g
• 旋转速度：最大 3500 min -1
• 起动转矩：≤ 6 Ncm
• 角度偏差：1 °
• 轴向偏差：最大 1 mm
