电感式传感器 BN8-M18-12

电感式传感器 BN8-M18-12

产品类型：电感式传感器

安装方式：非埋入式

检测距离(mm)：8mm

确保距离(mm)：0...6.4mm

输出方式：PNP；常开

外形规格（圆柱）：M18*1*50mm

防护等级：IP67

技术参数
安装尺寸

产品功能：标准功能
安装方式：非埋入式
检测距离：8mm
确保距离：0…6.4mm
标准标靶：Fe 24*24*1t
输出方式：PNP
输出状态；NO
残留电压：≤2.5V
电源电压：10…30VDC
负荷电流：≤200mA
消耗电流：≤15mA
开关频率：800Hz
开关点偏移：≤±10%
迟滞范围：1…20%
重复误差：≤3%

外形规格（圆柱）：M18*1*50mm
环境温度：-25℃…70℃
环境湿度：35-95%RH
保护回路：逆极性保护
绝缘阻抗：≥50MΩ(500VDC)
复振幅：1.5mm 10…50Hz(X,Y,Z方向各2小时)
防护等级：IP 67
输出指示：黄色LED
外壳材料：镍铜合金
产品认证：CE+UL
连接方式：成型电缆

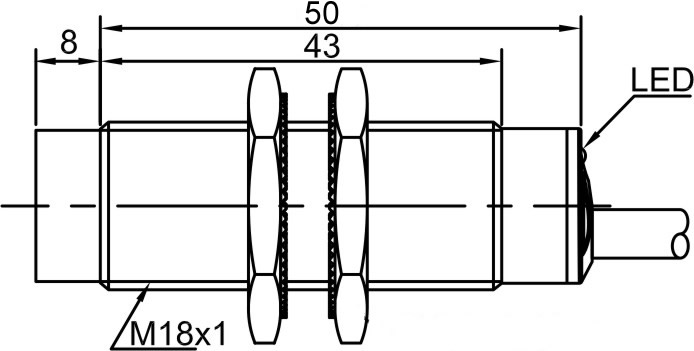

尺寸图

尺寸图

连接图

接线图
